Конструктивные особенности поршней ЯМЗ

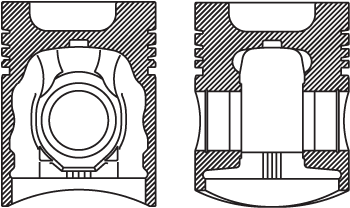

Основные размеры поршня:
- длина поршня - 172,5_-1,16 мм;
- расстояние от днища до оси отверстия под палец – 100 мм;
- диаметр камеры сгорания – 73 мм;
- глубина камеры сгорания – 24,3 мм;
- максимальный размер поршня на расстоянии 153 мм от днища
группа А от 129,83 до 129,85 мм;
группа Б свыше 129,85 до 129,87 мм;
группа Ж свыше 129,87 до 129,89 мм.

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (236-1004015-Д).
3. Обозначение литейного сплава (АЛ 20).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (А, Б, Ж) (выбиванием на днище).

Основные размеры поршня:
- длина поршня - 172,5 _-1,16 мм;
- расстояние от днища до оси отверстия под палец – 100 мм;
- диаметр камеры сгорания – 76 мм;
- глубина камеры сгорания – 24,5 мм;
- максимальный размер поршня на расстоянии 113 мм от днища
группа АНБ от 129,80 до 129,82 мм;
группа БНБ свыше 129,82 до 129,84 мм;
группа ЖНБ свыше 129,84 до 129,86 мм;

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (238НБ-1004015 или 236-1004015-Е).
3. Обозначение литейного сплава (АЛ 20).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (АНБ, БНБ, ЖНБ) (выбиванием на днище).

Основные отличия от поршня 236-1004015-Д:
1. Размеры камеры сгорания.
2. Профиль рабочей поверхности.
3. Паз под форсунку охлаждения поршней.
4. Форма внутренней поверхности.

Основные размеры поршня:
- длина поршня - 167 мм;
- расстояние от днища до оси отверстия под палец – 100 мм;
- диаметр камеры сгорания – 76 мм;
- глубина камеры сгорания – 22,4 мм;
- максимальный размер поршня на расстоянии 113 мм от днища
группа АНБ от 129,80 до 129,82 мм;
группа БНБ свыше 129,82 до 129,84 мм;
группа ЖНБ свыше 129,84 до 129,86 мм;

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (238НБ-1004015-Б4).
3. Обозначение литейного сплава (АЛ 30).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (АНБ, БНБ, ЖНБ) (Маркировка выбиванием на днище).

Основные отличия от поршня 236-1004015-Д:
1. Размеры камеры сгорания.
2. Профиль рабочей поверхности.
3. Паз под форсунку охлаждения поршней.
4. Форма внутренней поверхности.

Основные размеры поршня:
- длина поршня - 145 мм;
- расстояние от днища до оси отверстия под палец – 85 мм;
- диаметр камеры сгорания – 76 мм;
- глубина камеры сгорания – 22,4 мм;
- максимальный размер поршня на расстоянии 119 мм от днища
группа АНБ от 129,85 до 129,87 мм;
группа БНБ свыше 129,87 до 129,89 мм;
группа ЖНБ свыше 129,89 до 129,91 мм;

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (7511.1004015-01).
3. Обозначение литейного сплава (АЛ 30).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (АНБ, БНБ, ЖНБ) (Маркировка выбиванием на днище).

Основные размеры поршня:
- длина поршня - 145 мм;
- расстояние от днища до оси отверстия под палец – 85 мм;
- диаметр камеры сгорания – 76 мм;
- глубина камеры сгорания – 22,4 мм;
- максимальный размер поршня на расстоянии 119 мм от днища
группа АНБ от 129,85 до 129,87 мм;
группа БНБ свыше 129,87 до 129,89 мм;
группа ЖНБ свыше 129,89 до 129,91 мм;

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (7511.1004015-10).
3. Обозначение литейного сплава (АЛ 30).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (АНБ, БНБ, ЖНБ) (Маркировка выбиванием на днище).

Основные отличия от поршня 7511.1004015-01:
1. Камера сгорания смещена на 5 мм в сторону развала.
2. Размеры и расположение выточек.

Основные размеры поршня:
- длина поршня - 145 мм;
- расстояние от днища до оси отверстия под палец – 85 мм;
- диаметр камеры сгорания – 76 мм;
- глубина камеры сгорания – 22,4 мм;
- максимальный размер поршня на расстоянии 119 мм от днища
группа АНБ от 129,85 до 129,87 мм;
группа БНБ свыше 129,87 до 129,89 мм;
группа ЖНБ свыше 129,89 до 129,91 мм;

Основные маркировки в литье, нанесенные на поршень:
1. Товарный знак ОАО «Автодизель».
2. Обозначение детали (7511.1004015-20).
3. Обозначение литейного сплава (АЛ 30).
4. Обозначение комплекта литейной оснастки (Буква и цифра).
5. Обозначение размерной группы (АНБ, БНБ, ЖНБ) (Маркировка выбиванием на днище).

Основные отличия от поршня 7511.1004015-01:
1. Камера сгорания смещена на 5 мм в сторону развала.
2. Отсутствие выточек под клапана.
3. Отсутствие площадки на бобышке.
